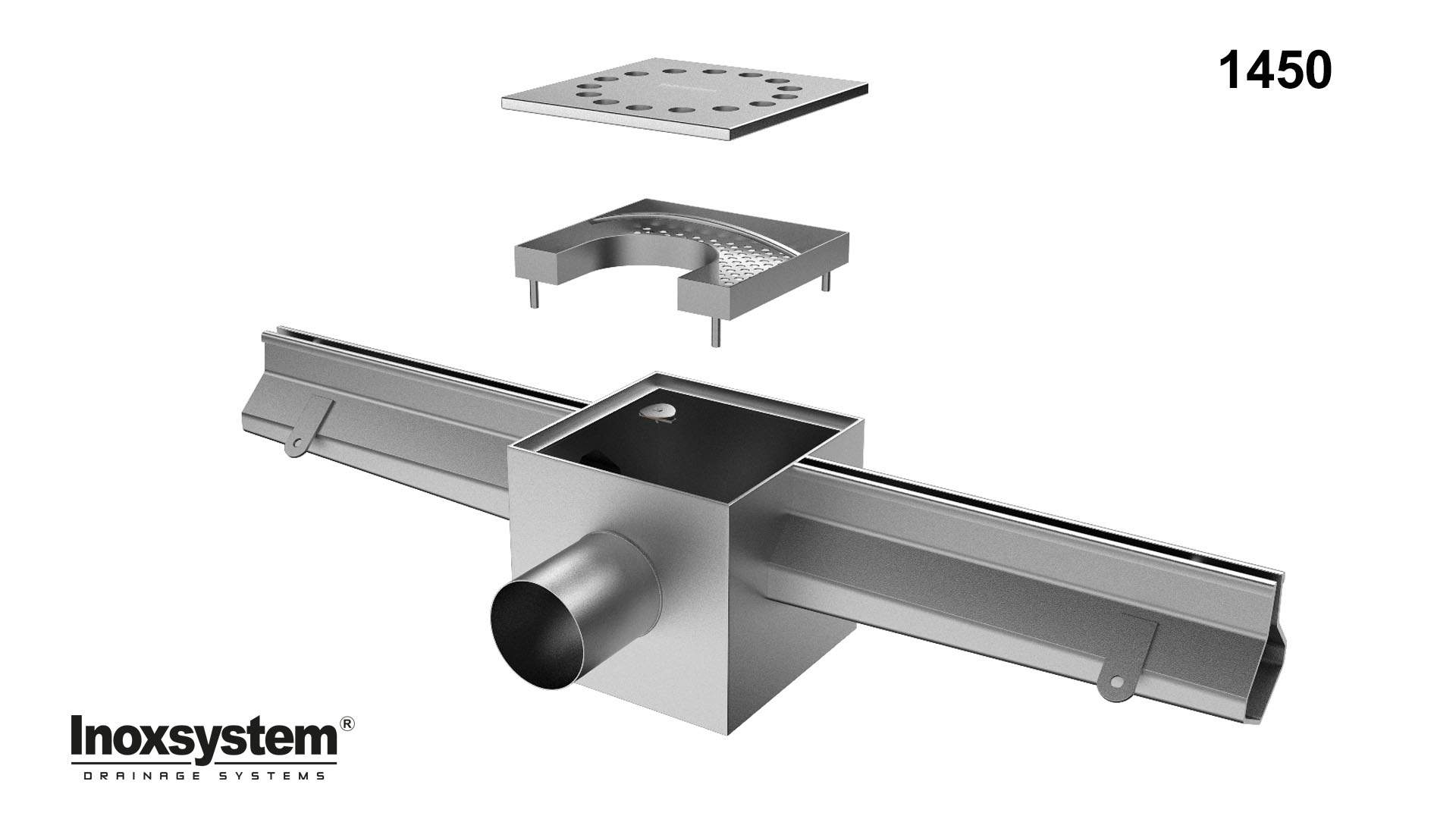

Caniveaux à fente en acier inoxydable avec bords verticaux, dotés d’un siphon surbaissé 150x150 mm, sortie ø 63 et panier amovible
(Voir catalogue general, page 36, Dess. 1451 – 1452 – 1453 – 1454)
Exemple de pose
Inoxsystem® Ligne 1450
Système de drainage Inoxsystem® entièrement construit en acier inoxidable aisi 304, aisi 316 sur demande, composé de: caniveau à fente réduite de 8 mm avec bords verticaux anti-bouchage pour drainage invisible (art. C1BDV), épaisseur tôle 2 mm, corps du caniveau de 65 mm entièrement inspectable, pente incorporée, angles intérieurs arrondis pour une hygiène optimale, pattes d’ ancrage anti-soulevement, entretoises de renforcement tous les 250 mm, raccords à bride boulonnées avec silicone, boulons et écrous pour faciliter le transport (art. FLC), siphon sol de 150x150 mm avec plaque supérieure solide épaisseur 6 mm pour éviter son déplacement accidentel, finition microbillé, à sortie Ø 63 mm verticale (art. RCV63156S) ou horizontale (art. CLR63156S) avec siphon anti-odeur et panier anti-mustique et anti-rat amovible, H 140 mm.
Element Spec.
Render 3d
Fiche Technique
Entièrement réalisés en acier inoxydable AISI 304 (ou 316 sur demande), ces caniveaux peuvent être fournis avec fente standard de 20 mm (ideal pour départements de production), fente anti-talon de 8 mm (ideal pour piscines, terraces, places publiques) ou fente sur mesure selon les exigences.
Ce fente avec bords droits forme une ligne discrète, pratiquement invisible en surface, et le corps du caniveau de 65 mm est entièrement inspectable.
Ces caniveaux à fente (art. Inoxsystem® – Hors catalogue) sont dotés d’ un siphon carrée avec couvercle prforée 150x150 mm, épaisseur 6 mm, hauteur 140 mm, sortie Ø 63 et panier amovible.
Le siphon peut être à sortie verticale ou horizontale, au cente, en une extremitè ou décentré selon les exigences. Disponibles différents types de couverture du siphon: à carreler, avec une fente étroite ou sur mesure.
Equipés de raccords à brides boulonnés (art. Inoxsystem® “FLC”) tous les 3 ou 6 mt, les caniveaux à fente Inoxsystem® peuvent atteindre toutes longeurs.
Sur demande, remplissage sous bordure en résine époxy que assure une résistance aux charges roulantes les plus élevées et aussi manchon femelle de 1/2“ pour le lavage interne.
Important: Tous les produits Inoxsystem® en acier inoxydable peuvent être fabriqués sur mesure, avec des dessins techniques conçus en collaboration avec nos techniciens, pour satisfaire toutes les exigencesd’ installation.
