Caniveaux à fente mm 8/15/20 en acier inoxydable avec bords verticaux, dotés d’un siphon surbaissé 150x150 mm, avec le revêtement de sol
(Voir catalogue general, page 36, Dess. 1461 – 1462 – 1463 – 1464)
Exemple de pose

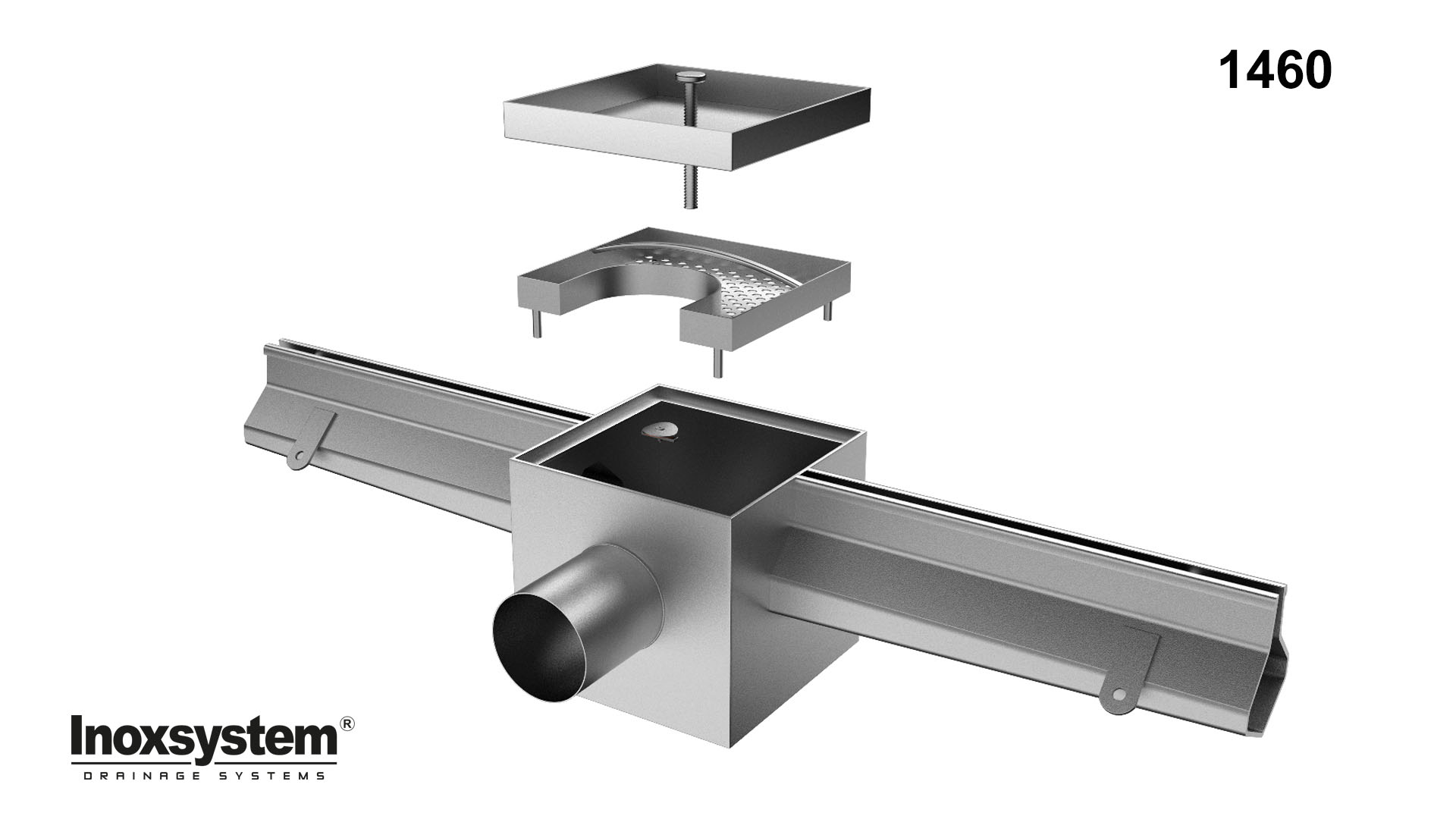

Inoxsystem® Ligne 1460
Système de drainage Inoxsystem® entièrement construit en acier inoxidable aisi 304, aisi 316 sur demande, composé de: caniveau à fente réduite de 8 mm avec bords verticaux anti-bouchage pour drainage invisible (art. C1BDV), épaisseur tôle 2 mm, corps du caniveau de 65 mm entièrement inspectable, pente incorporée, angles intérieurs arrondis pour une hygiène optimale, pattes d’ ancrage anti-soulevement, entretoises de renforcement tous les 250 mm, raccords à bride boulonnées avec silicone, boulons et écrous pour faciliter le transport (art. FLC), siphon sol de 150x150 mm avec grille à carreler, à sortie Ø 63 mm verticale (art. RCV63156SP) ou horizontale (art. CLR63156SP) avec siphon anti-odeur et panier anti-mustique et anti-rat amovible, H 140 mm.
Element Spec.
Render 3d
Fiche Technique
Entièrement réalisés en acier inoxydable AISI 304 (ou 316 sur demande) ces caniveaux sont disponibles avec fente standard de 20 mm (art. Inoxsystem® C2BDV), fente moyenne de 15 mm (art. Inoxsystem® “C15BDV) ou fente anti-talon de 8 mm (art. Inoxsystem® “C1BDV”).
La fente avec bords droits verticaux antibouchage est ideale pour creer un drainage discrete, en permettant une intégration invisible du dispositif d'évacuation des eaux avec le revêtement de sol. La fente est centale mais elle peut être aussi latérale pour la pose contre mur.
Le corps du caniveau, entièrement inspectable, est de 65 mm de largeur. Le caniveau est équipé d’un siphon sol de 150x150 ou 200x200 mm à sortie verticale ou horizontale Ø 63/50 mm avec panier anti-mutiques et anti-rat, hauteur 140 mm, au centre, de tête ou excentré si nécessaire.
Grace à la possibilité d’ assemblage sur site avec raccords à bride boulonnés (art. Inoxsystem® “FLCI”) chaque 3 ou 6 m selon les exigences de transport) plisieur configurations des lignes des caniveaux sont possibles.
Sur demande manchon de ½” pour lavege interne.
Important: Tous les produits Inoxsystem® en acier inoxydable peuvent être fabriqués sur mesure, avec des dessins techniques conçus en collaboration avec nos techniciens, pour satisfaire toutes les exigencesd’ installation.
