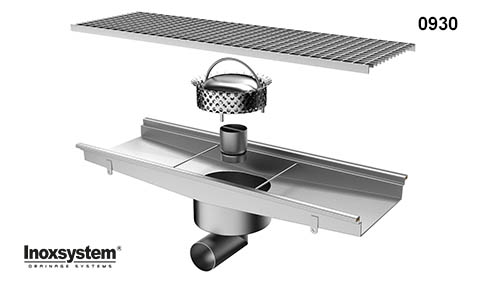

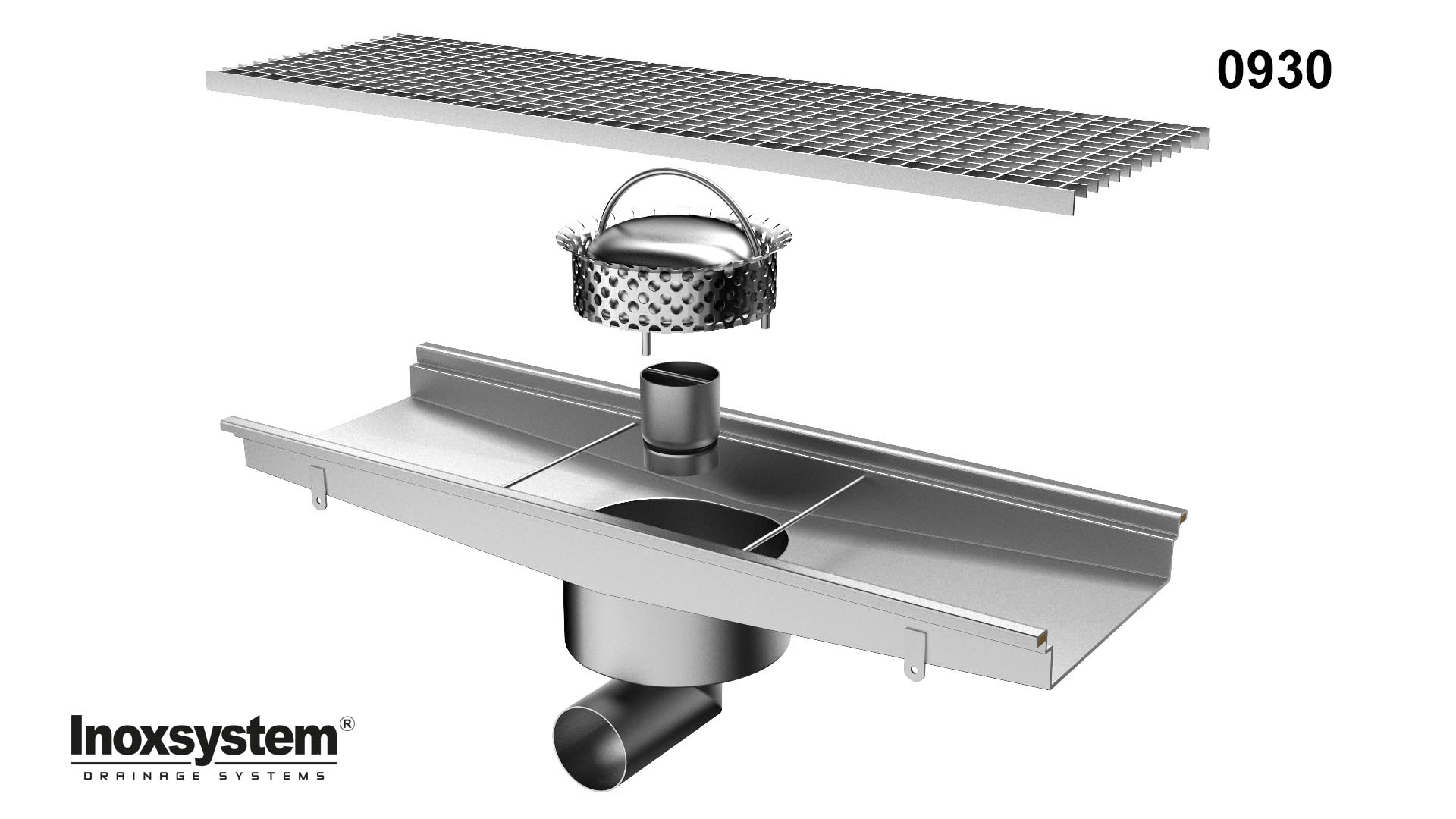

Caniveaux à grille standard doté de siphon sol avec tuyau-siphon et panier amovibles
(Voir catalogue général, page 59, Dess. 0930)
Exemple de pose
Inoxsystem® Linea 4050
Sistema di drenaggio marca Inoxsystem®, interamente costruito in acciaio inox Aisi 304, acciaio inox Aisi 316 su richiesta, composto dai seguenti articoli: canale Inoxsystem® Total Hygienic larghezza mm 100 (art. TH100) totalmente ispezionabile, spessore costruttivo 2 mm, corpo drenante 60 mm, completo di auto-pendenza incorporata, angoli interni raggiati per massime prestazioni d’igiene, zanche per aggrappo al sottofondo in cemento, distanziali di rinforzo ravvicinati. Griglia estraibile Multifessura Inoxsystem® Total Hygienic antibatterica e antiscivolo senza bordo perimetrale, maglia 13x80 mm, h20 mm. Bordi del canale rinforzati, preriempiti con spatola a mano in resina epossidica tricomponente rigida autograppante, adatti a velocizzare la posa in opera e a rendere altamente carrabili e indeformabili i bordi della canalina a ridosso del pavimento (art. BCR), gruppi flangiatura con silicone sigillante e viti di fissaggio inox dimensionati in base alle esigenze di trasporto (art. FLCTH), chiusino con piastra pesante mm 300x300 con spessore costruttivo pieno mm 8 idonea ad evitare problemi di auto-sollevamento accidentale, finitura con trattamento in micropallinatura, scarico ø110 mm con kit Inoxsystem® Total Hygienic tubo sifonato e cestello per recupero scarti anti insetto e anti ratto estraibili. Il kit Inoxsystem® Total Hygienic ha la funzione di ottimizzare le operazioni di pulizia all’interno del chiusino. Tenuta idraulica sifone di 50 mm in linea con la normativa UNI EN 1253-1. Il chiusino può essere con scarico verticale (art. CV110308E) oppure orizzontale (art. CL110308E).
Certificazioni: il prodotto Inoxsystem® Total Hygienic con griglia multifessura e bordi rinforzati (art. TH100+BCR) è certificato da ente ufficiale Ecamricert S.r.l. in classe di portata D400 - resistenza kn 400 – secondo normativa UNI EN 1433
Element Spec.
Render 3d
Fiche Technique
Caniveau de drainage Inoxsystem® Total Hygienic TH0871 entierement construit en acier inox AISI 304 ou AISI 316 sur demande, épaisseur tôle 2 mm.
Caractéristiques techniques:
- Bords satinés
- Pente incorporée
- Raccords à bride chaque 3 o 6 metres (art. Inoxsystem® “FLCTH”)
- Grille Inoxsystem® Total Hygienic Multislot antibacterienne sans cadre et avec surface crantée antidérapante (autres modèles disponibles: Double slot, Design et Multislot design).
Sur demande:
- Bords renforcés avec résine époxy à trois composants (art. Inoxsystem® “BCR”) pour donner au caniveau une plus grande rigidité et accélèrer l’installation (clase de résistance D400 certfiée)
- Manche de ½” pour lavage interieur du caniveau (art. Inoxsystem® “IL”)
Le caniveau est dotée d’ un siphon sol de 300x300 mm avec plaque supérieure d’épaisseur 8 mm pour poids lourds et sortie Ø 110 mm. Tuyau-siphon et panier (avec trous Ø 8 mm anti mustiques et anti rat) amovibles permettent un acèss total au siphon et un nettoyage rapide. La sortie peut être verticale (art. Inoxsystem® Total Hygienic “CV 110 308 E”) ou horizontale (art. Inoxsystem® Total Hygienic “CL 110 308 E”), au centre, en une extremité ou excentré selon les exigences.
Certifications:
- les bords du caniveau à grille Inoxsystem® renforcés avec résine époxy (art. CGS+BCR) sont certifiés par un organisme tiers accredité classe de résistance D400 - charge de contrôle kn 400 selon norme uni en 1433
- le caniveau Inoxsystem® Total Hygienic avec grille Multislot et bords renforcés (art. TH+BCR) est certifié par un organisme tiers accredité classe de résistance D400 - charge de contrôle kn 400 selon norme uni en 1433
Important: Tous les produits Inoxsystem® peuvent être construits sur mesure, avec fiche tchniques conçus en collaboration avec nos techniciens qui peuvent répondre aux exigences d’ installation les plus spécifiques.
