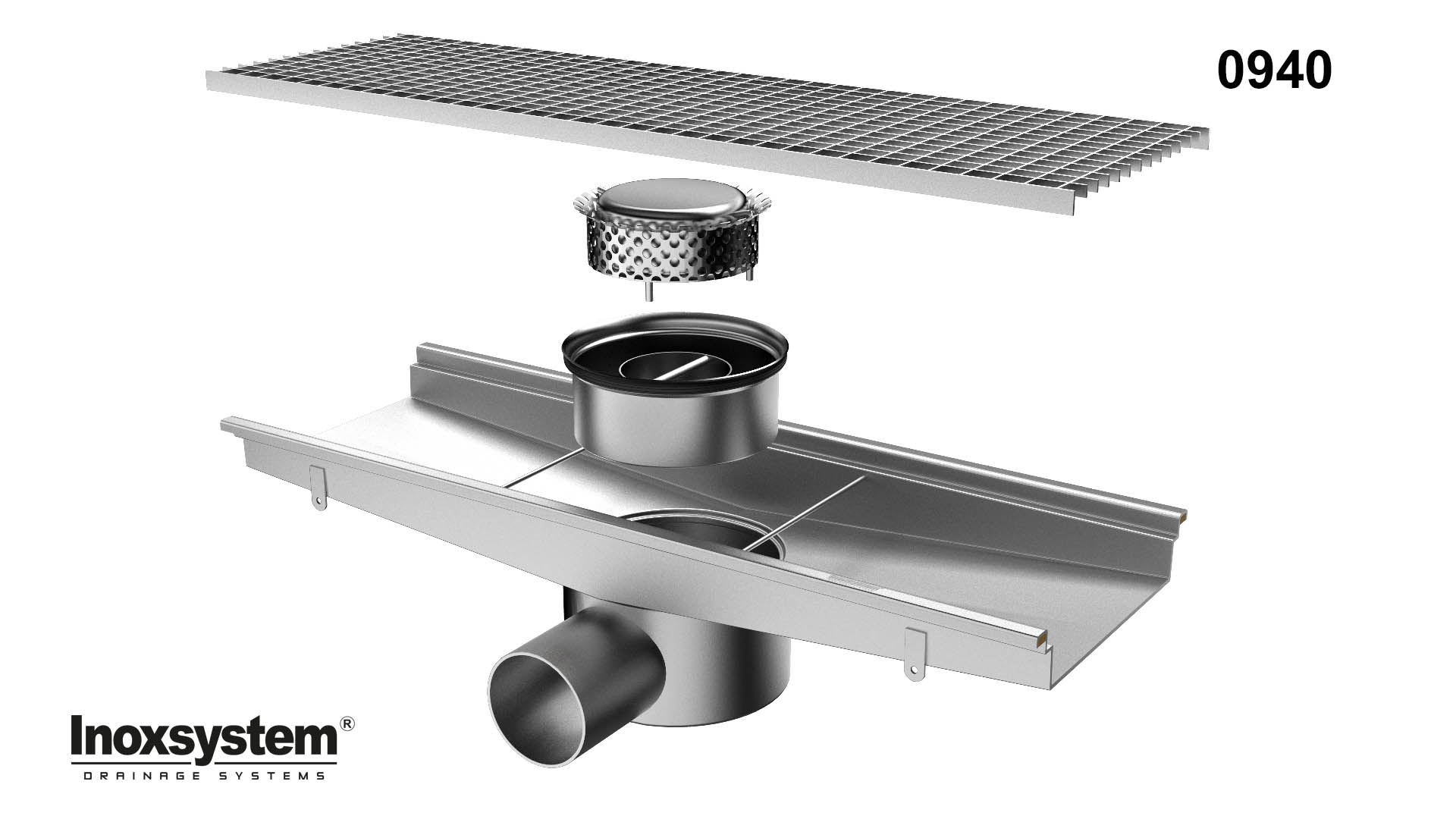

Channel with grating, floor drain with removable cup shaped odor trap and filter basket in stainless steel
(See general catalogue, page 59, Dwg. 0940)
Installation example
Inoxsystem® Linea 4050
Sistema di drenaggio marca Inoxsystem®, interamente costruito in acciaio inox Aisi 304, oppure acciaio inox Aisi 316 su richiesta, composto dai seguenti articoli: canale Inoxsystem® Total Hygienic larghezza mm 100 (art. TH100) totalmente ispezionabile, spessore costruttivo 2 mm, corpo drenante 60 mm, completo di auto-pendenza incorporata, angoli interni raggiati per massime prestazioni d’igiene, zanche per aggrappo al sottofondo in cemento, distanziali di rinforzo ravvicinati. Griglia estraibile Multifessura Inoxsystem® Total Hygienic, antibatterica e antiscivolo senza bordo perimetrale, maglia 13x80 h20. Bordi del canale rinforzati, pre-riempiti con spatola a mano in resina epossidica tri-componente rigida auto-grappante, adatti a velocizzare la posa in opera e a rendere altamente carrabili e indeformabili i bordi della canalina a ridosso del pavimento (art. BCR), gruppi flangiatura con silicone sigillante e viti di fissaggio inox, dimensionati in base ad esigenze di trasporto (art. FLCTH), chiusino in piastra pesante mm 300x300 con spessore costruttivo pieno mm 8 idonea ad evitare problemi di auto-sollevamento accidentale, finitura con trattamento in micropallinatura, scarico ø110 con kit Inoxsystem® Total Hygienic tubo sifonato e cestello per recupero scarti estraibili, con funzione anti insetto, anti ratto. Il kit Inoxsystem® Total Hygienic ha la funzione di ottimizzare le operazioni di pulizia all’interno del chiusino. Tenuta idraulica sifone di 50 mm in linea con la normativa UNI EN 1253-1. Il chiusino può essere con scarico verticale (art. CV110308E) oppure orizzontale (art. CL110308E).
Certificazioni: il prodotto Inoxsystem® Total Hygienic con griglia multifessura e bordi rinforzati (art. TH100+BCR) e' certificato da ente ufficiale Ecamricert Srl in classe di portata d400 - resistenza kn 400 – come richiesto da normativa UNI EN 1433
Spec.
Render 3d
Product Details
Drainage channel Inoxsystem® Total Hygienic TH0871 entirely made from 2 mm thick grade 304 stainless steel (grade 316 on request).
Technical features:
- satin finish edges
- built-in slope
- Inoxsystem® Total Hygienic grating with anti-slip serrated surface and frameless anti-bacterial design (different gratings available: multi-slot with serrated surface, double slot, multi-slot design and double slot design)
- Bolted flange joints every 3 or 6 m (art. Inoxsystem® “FLCTH”)
On request we should provide:
- top edge filled with three-component epoxy resin to provide greater rigidity to the channel (Inoxsystem® art. “BCR”), certified load class D400
- 1/2" inlet socket to let water flush in and clean the drain (Inoxsystem® art. “IL”)
The channel is provided with a 300x300 mm floor drain with heavy duty top cover, plate thk. 8 mm, outlet Ø 110 mm. The odor trap pipe and insect and rat proof filter basket can be completely removed to allow a simple and accurate cleaning ensuring maximum hygiene.
The floor drain is provided with a vertical outlet (art. Inoxsystem® Total Hygienic “CV 110 308 E”) or horizontal outlet (art. Inoxsystem® Total Hygienic “CL 110 308 E”), in the center, at one end or off-centre if needed.
Certifications: Inoxsystem® Total Hygienic channel with multi-slot grating and reinforced edges (art. TH+BCR) is third party certified to 400 Kn loading - D400 load class in accordance with UNI EN 1433 Standard.
Important: All the stainless steel products manufactured by Inoxsystem® can be made custom, with technical drawings developed in collaboration with our technicians able to satisfy the widest range of installation requirements.
