Caniveaux à fente réduite anti-talon en acier inoxydable avec sortie directe et panier amovible, sans siphon, sans inspection
(Voir catalogue general, Dess. 1351 – 1352 – 1353 – 1354 page 33)
Exemple de pose

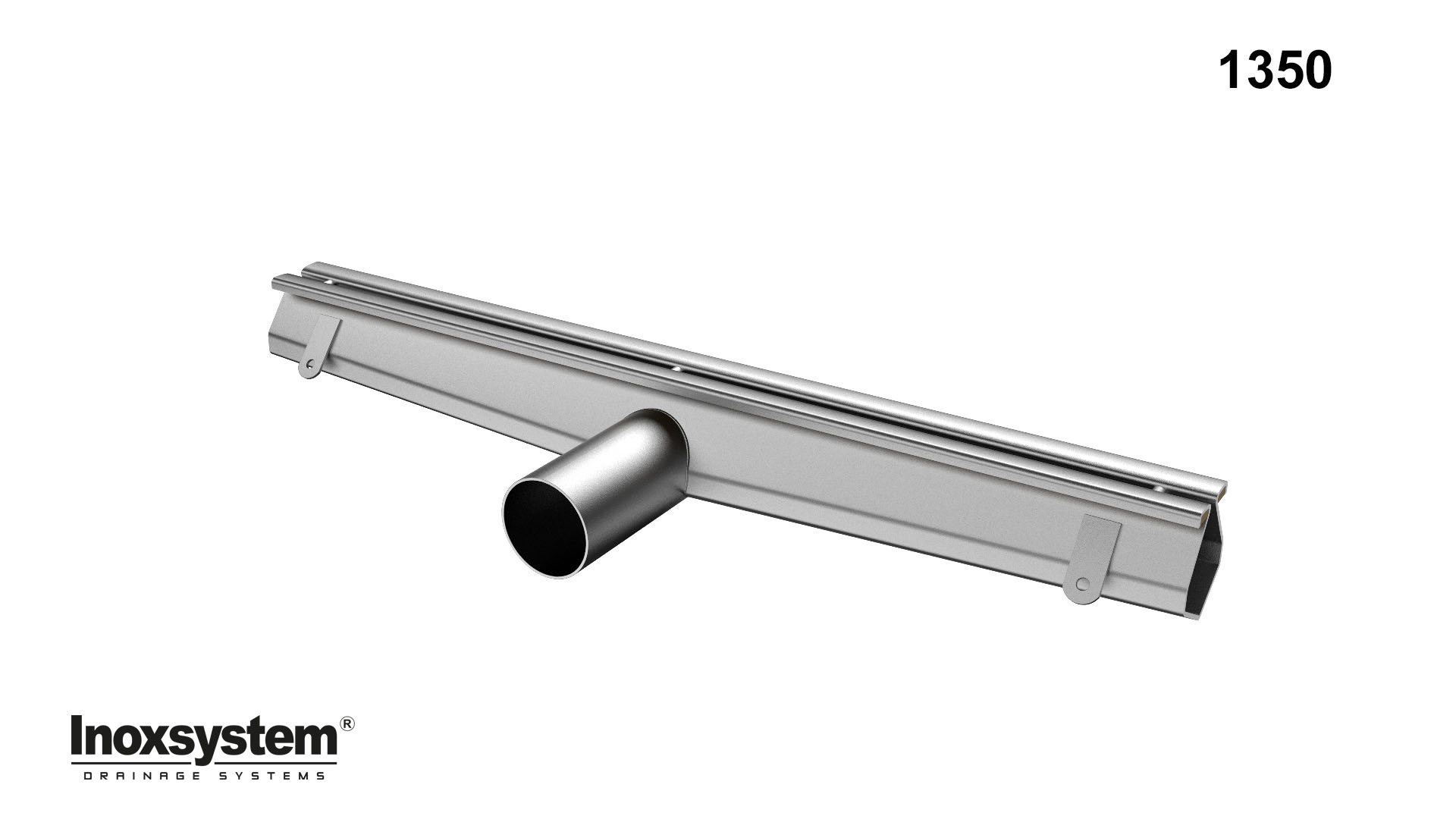

Inoxsystem® Ligne 1350
Système de drainage Inoxsystem® entièrement construit en acier inoxidable aisi 304, aisi 316 sur demande, composé de: caniveau à fente réduite de 8 mm (art. C1), épaisseur tôle 2 mm, corps du caniveau de 60 mm entièrement inspectable, pente incorporée, angles intérieurs arrondis pour une hygiène optimale, pattes d’ ancrage anti-soulevement, entretoises de renforcement tous les 250 mm, remplissage sous bordure en résine époxy à trois composants étalée manuellement avec spatule pour rendre les bords du caniveau plus résistants aux charges élevés et pour accélérer la mise en oeuvre du caniveau (art. BCR), raccords à bride boulonnées avec silicone, boulons et écrous pour faciliter le transport (art. FLC), sortie directe sans siphon Ø 63 mm verticale (art. SDV) ou horizontale (art. SDL) soudé au caniveau.
Element Spec.
Render 3d
Fiche Technique
Entièrement réalisés en acier inoxydable AISI 304 (ou 316 sur demande), épaisseur 1.5 mm, ces caniveaux sont ideals pour vestiaires, piscines, douches et terrasses ou la hauteur du sol est limité.
Avec fente anti-talon de 8 mm, largeur bord supérieur de 50 mm, corps du caniveau de 65 mm entièrement inspectable et hauteur totale 100 mm, ces caniveaux à fente réduite Inoxsystem® (art. C1, catalogue general, page 8, Dessin. 2010) sont equipé d’ une sortie directe Ø 63 sans siphon soudé sur le caniveau.
La sortie peut être à sortie verticale (art. Inoxsystem® “SDV”) ou horizontale (art. Inoxsystem® “SDL”), au cente, en une extremitè ou décentré selon les exigences.
Longeur standard des modules: 1080 mm, 2080 mm et 3080 mm, avec délais de livraison rapides.
Equipés de raccords à brides boulonnés (art. Inoxsystem® “FLC”) tous les 3 ou 6 mt, les caniveaux à fente Inoxsystem® peuvent atteindre toutes longeurs.
Sur demande, remplissage sous bordure en résine époxy que assure une résistance aux charges roulantes les plus élevées et aussi manchon femelle de 1/2“ pour le lavage interne.
Important: Tous les produits Inoxsystem® en acier inoxydable peuvent être fabriqués sur mesure, avec des dessins techniques conçus en collaboration avec nos techniciens, pour satisfaire toutes les exigencesd’ installation.
