Caniveau à fente latérale de 20/15/18 mm avec bords droits verticaux et élément d’ access de 80x80 mm avec sortie directe et grille à paver en acier inoxydable
(Voir dess. 1681 – 1682 – 1683 - 1684 Catalogue général, page 37)
Exemple de pose
Inoxsystem® Ligne 1680
Système de drainage Inoxsystem® entièrement construit en acier inoxidable aisi 304, aisi 316 sur demande, composé de: caniveau à fente réduite de 8 mm avec bords verticaux latérales anti-bouchage pour drainage invisible qui permettent installation contre du mur (art. C1BDVL), épaisseur tôle 2 mm, corps du caniveau de 65 mm entièrement inspectable, pente incorporée, angles intérieurs arrondis pour une hygiène optimale, pattes d’ ancrage anti-soulevement, entretoises de renforcement tous les 250 mm, raccords à bride boulonnées avec silicone, boulons et écrous pour faciliter le transport (art. FLC), elément d’ access de 80x80 mm avec grille à carreler - h 100 mm avec sortie directe sans siphon Ø 63 mm verticale (art. CCV80P) mm ou horizontale (art. CCL80P) avec panier amovible anti-mustique et anti-rat.
Element Spec.

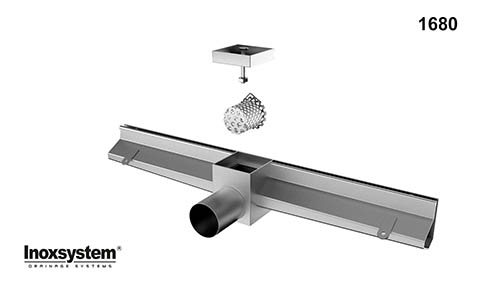

Render 3d
Fiche Technique
Entièrement réalisés en acier inoxydable AISI 304 (ou 316 sur demande) ces caniveaux sont disponibles avec fente standard de 20 mm (art. Inoxsystem® C2BDV), fente moyenne de 15 mm (art. Inoxsystem® “C15BDV) ou fente anti-talon de 8 mm (art. Inoxsystem® “C1BDV”).
La fente avec bords droits verticaux antibouchage est ideale pour creer un drainage discrete, en permettant une intégration invisible du dispositif d'évacuation des eaux avec le revêtement de sol. La fente est latérale mais elle peut être aussi centrale.
Le corps du caniveau, entièrement inspectable, est de 65 mm de largeur. L’ élément d’ dinspection de 80x80 mm, hauteur 100 mm, sortie vertucale ou horizontale Ø 63/50, peut être au centre, de tête ou excentré si nécessaire. Il est equipé d’un panier anti-mutiques et anti-rat et d’ une grille à paver.
Grace à la possibilité d’ assemblage sur site avec raccords à bride boulonnés (art. Inoxsystem® “FLCI”) chaque 3 ou 6 m selon les exigences de transport et angles (art. Inoxsystem® “A90I) il est possible de customiser la longueur de chaque ligne standard.
Sur demande manchon femelle de ½” pour lavege interne.
Important: Tous les produits Inoxsystem® en acier inoxydable peuvent être fabriqués sur mesure, avec des dessins techniques conçus en collaboration avec nos techniciens, pour satisfaire toutes les exigences d’ installation.
