Canali con fessura mm 8/15/20 bordi dritti verticali e chiusino ridotto 80x80 con copertura pavimentabile a scarico diretto non sifonato
(Vedi dis. 1481 – 1482 – 1483 - 1484 su www.inoxsystem.it)
Esempio posa

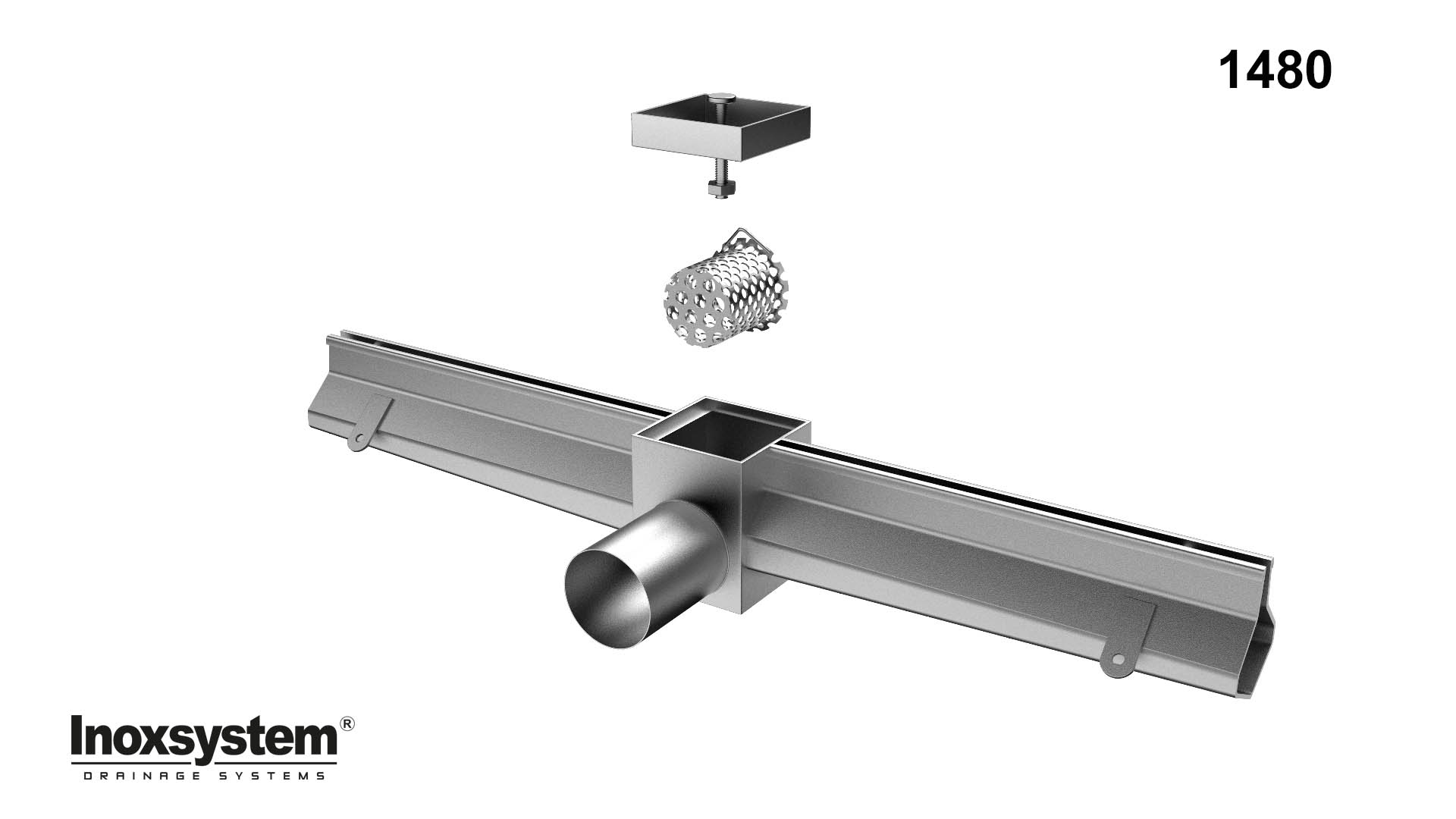

Inoxsystem® Linea 1480
Sistema di drenaggio marca Inoxsystem®, interamente costruito in acciaio inox Aisi 304, oppure acciaio inox Aisi 316 su richiesta, composto dai seguenti articoli: canale con fessura antitacco mm 8 a bordi dritti verticali (art. C1BDV), a scomparsa, tecnicamente studiati con versione conica per impedire l’accumularsi di detriti e sporcizia, totalmente ispezionabile a vista, spessore costruttivo 2 mm, corpo drenante 65 mm, completo di auto-pendenza incorporata, angoli interni raggiati per massime prestazioni d’igiene, zanche per aggrappo al sottofondo in cemento, distanziali di rinforzo ravvicinati ogni mm 250, gruppi flangiatura con silicone sigillante e viti di fissaggio inox, dimensionati in base ad esigenze di trasporto (art. FLC), chiusino ridotto mm 80x80 con copertura pavimentabile, altezza mm 100, scarico ø63 diretto non sifonato e cestello estraibile per recupero scarti, con funzione anti insetto, anti ratto. Il chiusino potrà essere a scarico verticale (art. CCV80P) oppure a scarico orizzontale (art. CCL80P)
Render 3d
Interamente realizzati in acciaio inox AISI 304 (o AISI 316 su richiesta), spessore costruttivo di 2mm.
La fessura centrale della canalina può essere standard da mm 20 (art. Inoxsystem® C2BDV), intermedia mm 15 (art. Inoxsystem® “C15BDV”), oppure a normativa antitacco da mm 8 (art. Inoxsystem® “C1BDV”). I bordi ai lati sono diritti verticalmente (e quindi non visibili quando posati nel pavimento) a versione conica tecnicamente studiata per impedire l’accumularsi di detriti o di sporcizia. Corpo drenante del canale da 65mm tecnicamente costruito per essere interamente ispezionabile a vista.
La fessura del canale può essere centrale oppure decentrata per un facile appoggio a filo muro (vedi linea 1680).
Questa linea comprende un chiusino da mm 80x80 (definito anche piletta o pozzetto) con copertura a vista pavimentabile, con altezza totale mm 100 e scarico diretto non sifonato Ø 63/50 mm, comprensivo di cestello per il recupero degli scarti, considerato anti insetto e anti-ratto.
La direzione dello scarico può essere verticale od orizzontale, posizionato centralmente, di testa oppure in posizione definita dal cliente.
Può predisporre anche di innesti per il lavaggio interno del canale tramite manicotti da ½” con diffusore (art. Inoxsystem® “IL”).
Importante: Tutti i prodotti Inoxsystem® in acciaio inox possono essere costruiti a misura, con disegni costruttivi studiati in collaborazione con i nostri tecnici, in grado di soddisfare le più ampie esigenze di installazione.
